偏擺儀,立式偏擺儀,臥式偏擺儀圖文資料：
偏擺儀,立式偏擺儀,臥式偏擺儀是檢驗測量軸類、盤套類產品及零部件的專用精密測量儀器， 具有(you)設(she)計新(xin)穎，美觀大方，精度高(gao)，易操作等(deng)優點，使(shi)用本儀(yi)器可大大提高(gao)工作效(xiao)率和測量(liang)精度。偏擺(bai)儀采(cai)用HT250-HT350高強(qiang)度鑄(zhu)鐵(tie)制造。
偏擺儀、立式偏擺儀、臥式偏擺儀主要技術參數：
1、莫氏2號_60°錐面對莫氏錐的徑向圓跳動≤0.005mm
2、_軸線在100mm范圍內對導軌的平行度（水平垂直方向）≤0.006mm
3、被測零件直徑270mm-400mm
4、測量長度300mm、500mm、1000mm、1500mm、2000mm
5 、型(xing)號(hao)有PBY3017型(xing)、PBY3025型(xing)、PBY3030型(xing)、PBY5017型(xing)、PBY5025型(xing)、PBY5030型(xing)、PBY10017型(xing)、PBY10025型(xing)、PBY10030型(xing)、PBY15023型(xing)、PBY20023型(xing)
|
規格(ge) |
測(ce)量長度mm |
測(ce)量(liang)直(zhi)徑(jing) |
精度 |
|
|
平行方(fang)向μm |
垂(chui)直方向μm |
|||
|
PBY3017 |
300 |
≤270 |
≤ 8 |
≤ 5 |
|
PBY 3025 |
300 |
≤450 |
≤ 8 |
≤ 5 |
|
PBY 3030 |
300 |
≤550 |
≤8 |
≤5 |
|
PBY 5017 |
500 |
≤270 |
≤ 8 |
≤ 5 |
|
PBY 5025 |
500 |
≤450 |
≤ 8 |
≤ 5 |
|
PBY 5030 |
500 |
≤550 |
≤8 |
≤5 |
|
PBY 10017 |
1000 |
≤270 |
≤ 10 |
≤ 8 |
|
PBY 10025 |
1000 |
≤450 |
≤ 10 |
≤ 8 |
|
PBY 10030 |
1000 |
≤550 |
≤10 |
≤8 |
|
PBY 15023 |
1500 |
≤400 |
≤16 |
≤15 |
|
PBY 20030 |
2000 |
≤400 |
≤30 |
≤20 |

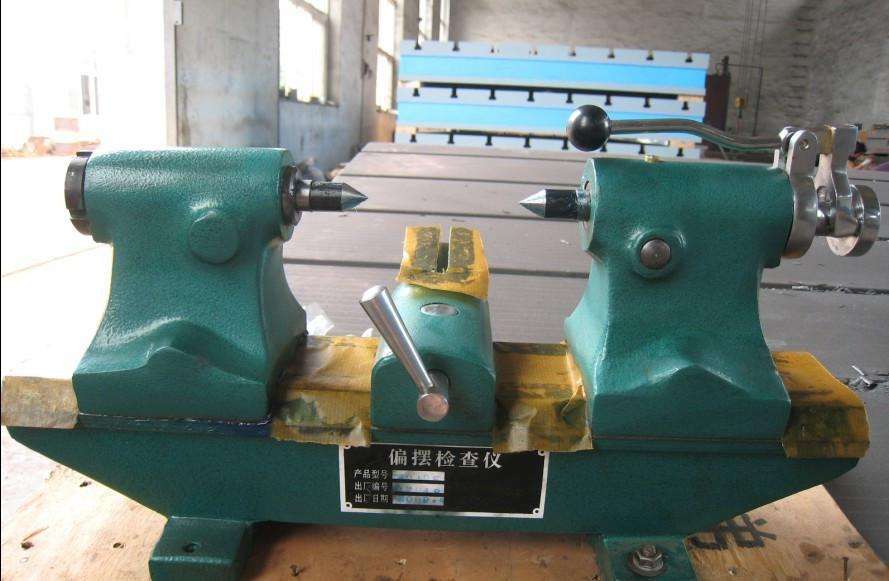

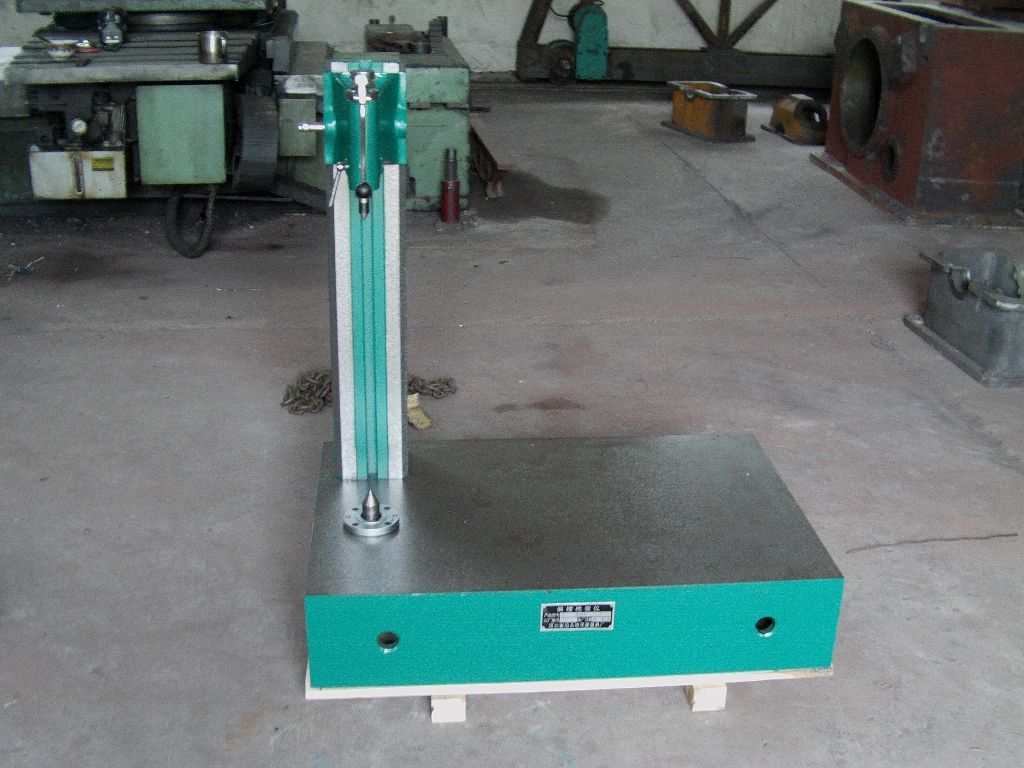

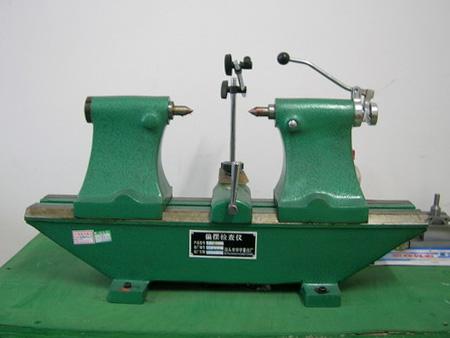

偏(pian)擺(bai)儀,立式(shi)(shi)偏(pian)擺(bai)儀,臥式(shi)(shi)偏(pian)擺(bai)儀圖片展示(shi)
偏擺儀,立式偏擺儀,臥式偏擺儀專用生產廠家聯系方式：17659715975
