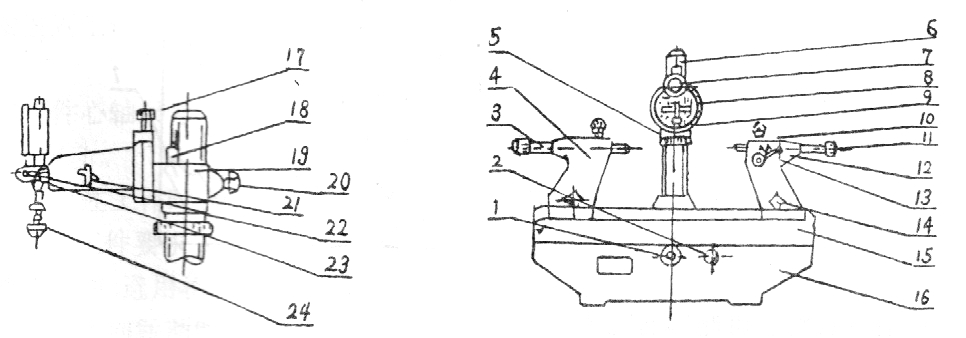

齒輪跳動檢查儀結構示意圖：
安(an)置在儀(yi)器(qi)底(di)座(zuo)16上(shang)(shang)的(de)(de)臺(tai)面(mian)15，可(ke)(ke)(ke)用(yong)(yong)膠(jiao)木手輪(lun)1通(tong)過齒(chi)條(tiao)傳動(dong)機構作縱向移(yi)(yi)動(dong)，并借(jie)助(zhu)(zhu)膠(jiao)木螺(luo)母2固(gu)定。在臺(tai)面(mian)上(shang)(shang)的(de)(de)左右頂針(zhen)(zhen)架(jia)4、12可(ke)(ke)(ke)沿臺(tai)面(mian)上(shang)(shang)的(de)(de)基(ji)面(mian)作縱向移(yi)(yi)動(dong)，可(ke)(ke)(ke)用(yong)(yong)膠(jiao)木螺(luo)母14固(gu)定。頂針(zhen)(zhen)3松開(kai)膠(jiao)木螺(luo)釘(ding)10后可(ke)(ke)(ke)在頂針(zhen)(zhen)架(jia)孔內(nei)(nei)移(yi)(yi)動(dong)。在右頂針(zhen)(zhen)架(jia)12上(shang)(shang)還可(ke)(ke)(ke)用(yong)(yong)膠(jiao)木螺(luo)釘(ding)11緊固(gu)頂針(zhen)(zhen)3后借(jie)助(zhu)(zhu)于(yu)手柄(bing)13作彈簧頂針(zhen)(zhen)用(yong)(yong)。轉(zhuan)動(dong)升降螺(luo)母5，可(ke)(ke)(ke)使(shi)(shi)(shi)測(ce)量(liang)座(zuo)19連(lian)同測(ce)量(liang)支(zhi)架(jia)8和千分表7沿立柱6上(shang)(shang)下移(yi)(yi)動(dong)。使(shi)(shi)(shi)側頭與被測(ce)表面(mian)接觸或離(li)開(kai)。并用(yong)(yong)膠(jiao)木螺(luo)釘(ding)20使(shi)(shi)(shi)之固(gu)定在適當的(de)(de)部(bu)位(wei)。松開(kai)緊固(gu)螺(luo)釘(ding)17測(ce)量(liang)支(zhi)架(jia)8可(ke)(ke)(ke)相對于(yu)測(ce)量(liang)座(zuo)在垂直平面(mian)內(nei)(nei)作±900的(de)(de)轉(zhuan)動(dong)。表架(jia)23可(ke)(ke)(ke)利用(yong)(yong)手柄(bing)21抬起(qi)或放下。
